Elektrik Şebekesi Nedir? Ulusal Sistem Yapısı

Elektrik, modern yaşamın en temel ihtiyaçlarından biridir. Sabah uyandığınızda telefonunuzu şarjdan çekmek, kahvenizi hazırlamak ya da akşam evinizi aydınlatmak artık o kadar sıradan hale geldi ki arkasındaki devasa sistemi çoğu zaman düşünmeyebiliyorsunuz. Oysa ki elektrik, santrallerden evlerimize gelene kadar uzun bir yolculuk yapıyor.

Bu yolculuğun kalbinde ise elektrik şebekesi var. Peki, bu sistem nasıl çalışıyor? Elektrik üretimden dağıtıma kadar hangi aşamalardan geçiyor? Yazının devamında şebeke sisteminin yapısını ve çalışma prensibini daha yakından inceleyeceksiniz

Elektrik Şebekesi Nedir? Temel Kavramlar ve Tanımlar

Elektriğin güç kaynağında üretilip cihazlarınızı çalıştırana kadar geçtiği süreç oldukça karmaşıktır. Tüm süreci yöneten sistem, elektrik şebekesi olarak adlandırılır. Elektrik şebekesi, enerjinin üretimden tüketiciye ulaşmasını sağlayan geniş çaplı bir altyapıdır. Sistem yalnızca üretim santrallerinden ibaret değildir; elektrik iletim hatlarını, dağıtım ağlarını ve dengeleyici sistemleri de içerir.

Elektrik şebekesinin ilk aşaması, elektrik enerjisinin üretildiği santrallerdir. Bu santraller çeşitli yakıt kaynaklarını kullanarak elektrik üretir. Her santral sistemi, şebekeye belirli bir kapasitede elektrik enerjisi sağlar. Örneğin, büyük hidroelektrik santralleri yüzlerce megawatt elektrik üretebilirken, küçük bir rüzgar çiftliği düşük kapasitede elektrik sağlayabilir.

İletim hatlarından gelen yüksek gerilimli elektrik, trafo merkezlerinde düşük gerilim seviyelerine dönüştürülür. Böylelikle elektrik dağıtım ağına uygun hale gelir. Trafo merkezleri, şebekenin stabilitesi açısından kritik öneme sahiptir. Dönüştürme işleminde yaşanacak herhangi bir aksaklık oldukça tehlikeli sonuçlar doğurur.

Elektrik şebekesi sürekli olarak dengede tutulması gereken dinamik bir sistemdir. Üretilen elektrik miktarı ile tüketilen elektrik miktarı arasında sürekli denge sağlanmalıdır. Denge enerji yönetim sistemleri (EMS) ve otomatik kontrol sistemleri tarafından sağlanır. Bu sistemler talebe göre üretimi ayarlar, olası kesintileri önlemek için şebekenin stabilitesini korur.

Elektrik Şebekesi Çeşitleri ve Özellikleri

Elektrik şebekeleri, modern hayatın vazgeçilmez bir parçasıdır. İster büyük santrallerden şehir içi dağıtıma uzanan yüksek gerilim hatları olsun, isterse de konutlarda kullandığınız günlük elektrik altyapısı, her biri birbirine bağlı bir sistemin parçasıdır. Temel olarak şebekeler enerjinin taşınma şekline, gerilim kullanım amacına göre sınıflandırılır. Her sistemin kendine özgü sınırlamaları vardır. İletim şebekesi elektrik santrallerinde üretilen yüksek gerilimli enerjinin uzak mesafelere taşınmasını sağlarken, dağıtım şebekesi bu enerjiyi son kullanıcıya ulaştırmak için gerilimi düşürerek şehir içi ağlara yayar.

Kullanım amacına göre de şebekeler farklılaşır. Büyük sanayi tesisleri için özel olarak kurulan sanayi şebekeleri, ticari işletmelere hizmet veren ticari şebekeler ve günlük yaşamda bireysel kullanıcıların ihtiyaçlarını karşılayan konut şebekeleri bu sınıflandırmanın başlıca örnekleridir.

Alternatif akım (AC), doğru akım (DC) şebekeleri ise elektriğin iletim biçimine göre ayrılır. Günümüz şehir elektrik şebekeleri çoğunlukla alternatif akım kullanırken, batarya sistemleri ve güneş panelleri gibi yenilenebilir enerji kaynakları doğru akımla çalışır.

Ulusal Elektrik Şebekesinin Temel Bileşenleri

Modern elektrik şebekesi enerjinin sürekli şekilde iletilmesi için tasarlanmıştır. Elektrik şebekesi nasıl işler anlayabilmek için elektrikle ilgili bazı kavramlara göz atmak gerekir:

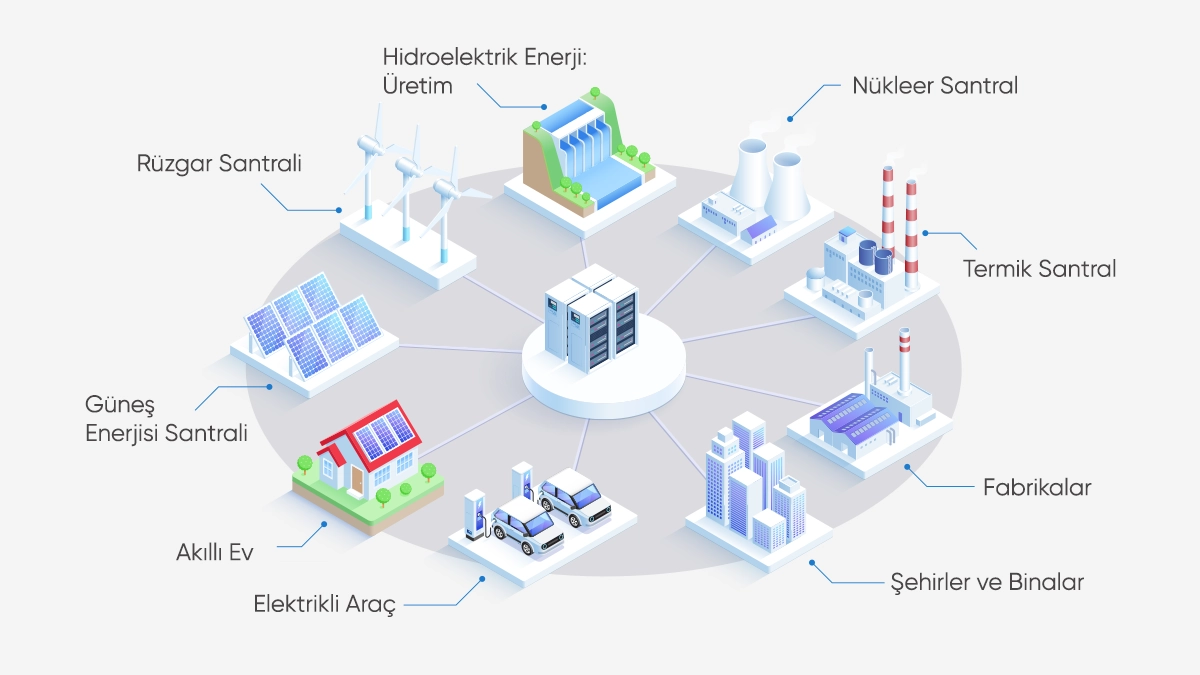

Elektrik Üretimi (Generation)

Elektrik, doğrudan var olan bir enerji kaynağı değildir, çeşitli yöntemlerle üretilmesi gerekir. Günümüzde elektrik üretimi için kullanılan başlıca kaynaklar şunlardır:

•   Termik Santraller: Kömür, doğalgaz veya petrol gibi fosil yakıtların yakılmasıyla su buharı üretilir, türbinler aracılığıyla elektrik elde edilir.

•    Hidroelektrik Santraller: Su gücü kullanılarak elektrik üretimi sağlar. Türkiye hidroelektrik santralleri bakımından oldukça zengin bir ülkedir.

•   Rüzgar Enerjisi: Rüzgar türbinleri, hava akımının kinetik enerjisini elektriğe dönüştürür.

•   Güneş Enerjisi: Güneş panelleri, fotovoltaik hücreler aracılığıyla güneş ışığını doğrudan elektrik enerjisine çevirir.

•   Nükleer Santraller: Uranyum gibi radyoaktif elementlerin bölünmesiyle büyük miktarda enerji açığa çıkar. Oluşan enerji kullanılarak buhar üretilir, türbinleri döndürür.

Elektrik İletimi (Transmission)

Elektrik üretildikten sonra doğrudan tüketiciye gönderilemez. Bunun en büyük nedeni, elektriğin iletilmesi sırasında direnç nedeniyle enerji kaybı yaşanmasıdır. Kayıpları en aza indirmek için elektrik, çok yüksek voltaj seviyelerine yükseltilerek uzun mesafelerde taşınır.

Üretim tesislerinden çıkışta 154 kV veya 380 kV gibi yüksek gerilim seviyelerinde taşınır. Yüksek gerilim hatları, şehirlerarası veya uluslararası enerji iletimini sağlar. Elektrik bu hatlar sayesinde binlerce kilometre uzağa bile taşınabilir. İletim sürecinde trafo merkezleri devreye girerek gerilimi kontrol eder, ihtiyaca göre düşürür veya yükseltir.

Elektrik iletimi, ulusal elektrik şebekesi adı verilen büyük sistemin parçasıdır. Türkiye’deki ulusal şebeke, TEİAŞ (Türkiye Elektrik İletim A.Ş.) tarafından yönetilir, ülkenin dört bir yanına kesintisiz enerji sağlamayı hedefler.

Elektrik Dağıtımı (Distribution)

Elektrik iletim hatları, enerjiyi büyük şehir merkezlerine veya sanayi bölgelerine ulaştırdıktan sonra, enerjinin son tüketiciye uygun hale getirilmesi gerekir. İşte bu noktada devreye dağıtım şebekesi girer. Elektrik dağıtımı şu aşamalardan geçer:

•   İletim hatlarından gelen yüksek voltajlı elektrik, yerel trafo merkezlerine yönlendirilir.

•  Trafo merkezlerinde gerilim düşürülerek konut yerlerinde kullanılabilecek seviyeye getirilir.

•  Türkiye’de elektrik dağıtımı bölgesel dağıtım şirketleri tarafından yürütülür. Yerel dağıtım hatlarıyla mahallelere, sokaklara ve ardından binalara iletilir. Binaların içine giren elektrik, prizlere ulaşır.

Elektrik Frekansı ve Gerilim Seviyeleri

Elektrik enerjisini güvenli kullanılabilmeniz için belirli standartlara sahip olması zaruridir. Standartlar arasında kayda alınan en önemlileri frekans ve gerilim seviyeleridir. Türkiye’de kullanılan elektrik şebekesinin frekansı 50 Hz’dir. Bu değer, elektrik akımının saniyede kaç kez yön değiştirdiğini gösterir.

Gerilim seviyeleri kendi içinde yüksek orta ve alçak olmak üzere 3’e ayrılır. İletim hatlarında kullanılan yüksek gerilim 154 kV üzeri olması gerekir. Şehir içi dağıtım hatlarında ise 36 kV kullanılır. Son kullanıcıya ulaşan alanlarda ise standart 220 Volt ile dağıtım yapılır.

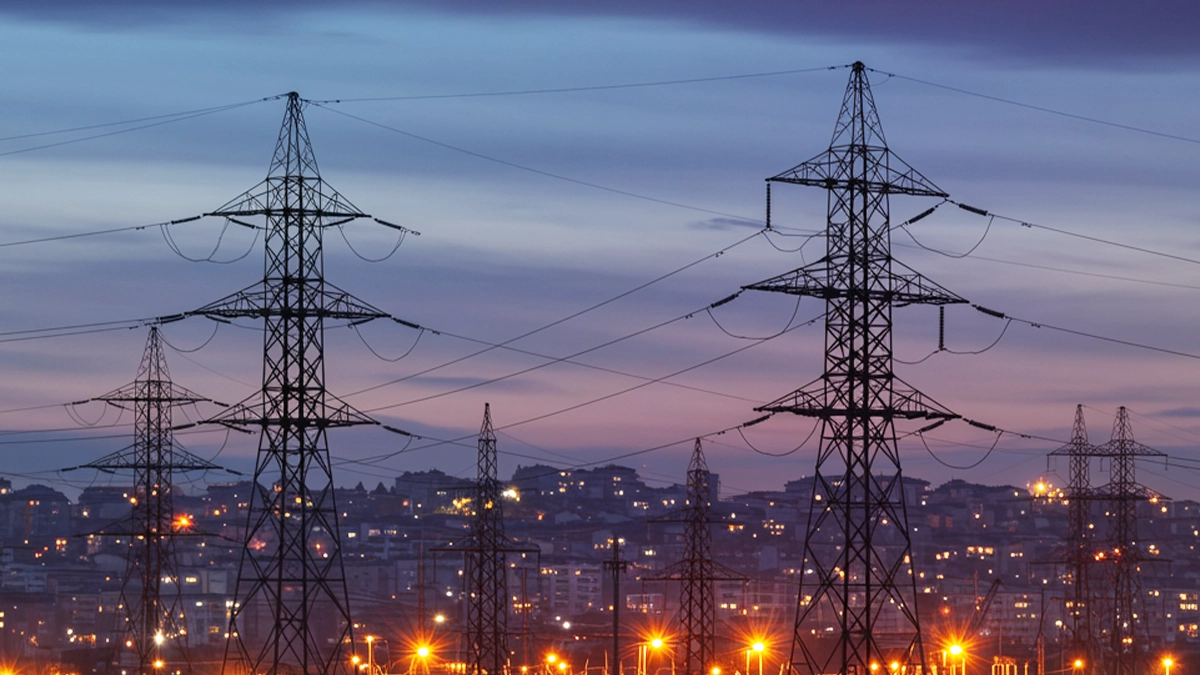

Elektrik İletim Hatları ve Dağıtım Sistemleri

Elektrik, üretildiği noktadan tüketicilere ulaşana kadar karmaşık yolculuktan geçer. Elektrik dağıtım sistemleri, hava hatları ve yer altı kabloları ile evinize ulaşır. Şehir dışlarında ağırlıklı olarak hava hatları tercih edilirken, şehir içinde nüfuslu bölgelerde estetik açısından yer altı kabloları daha yaygın kullanılır.

Son yıllarda elektrik dağıtım sistemleri, akıllı şebeke (smart grid) teknolojileriyle daha verimli ve güvenilir hale getirilir. Uzaktan yönetim gibi özelliklerle, elektrik tüketimi daha etkin şekilde kontrol edilir. İletim dağıtım sistemleri, modern yaşamın temel unsurlarından biri olarak, kesintisiz enerji sağlamak için sürekli olarak geliştirilir. Teknolojik altyapı iyileştirmeleri sayesinde, enerji kayıplarını azaltmak ve daha sürdürülebilir sistem oluşturmak hedeflenir.

Şebeke Güvenliği ve Koruma Önlemleri

Elektrik şebekesinin arızalar, doğal afetler veya siber saldırılar gibi risklere karşı korunması için bazı önlemler alınması zorunludur. Elektrik şebekesinin fiziksel güvenliğini sağlamak için alınan önlemler, şebekenin zarar görmesini engellemeyi hedefler. Trafo merkezleri güvenlik kameraları, alarmlar ve bariyerlerle korunur. Elektrik şebekesinin kritik bileşenlerine yalnızca yetkili personelin erişimi sağlanır. Sel, deprem veya fırtına gibi doğal afetlere karşı yapıların güçlendirilmesi sağlanır.

Elektrik şebekesindeki arızaların hızla tespit edilmesi ve çözülmesi için çeşitli otomasyon sistemleri kullanılır. Arıza meydana geldiğinde şebeke otomatik olarak arızalı bölgeyi izole eder, şebekenin diğer kısımlarının çalışmasını sürdürmesini sağlar. Koruma röleleri elektrik akımındaki anormal değişiklikleri tespit ederek kesintileri engeller. SCADA (Denetim ve Veri Toplama) sistemleri kullanılarak şebeke durumu anlık olarak izlenir ve yönetilir.

Elektrik şebekelerinin dijital sistemlerle entegre olması, siber saldırılara karşı da savunmasız hale gelmelerine yol açabilir. Bu nedenle siber güvenlik önlemleri kritik öneme sahiptir. Elektrik şebekesine bağlanan ağların, güçlü güvenlik protokolleri ile korunması elzemdir.

Şebeke üzerindeki olası siber saldırıları tespit etmek için sürekli izleme yapılır. Altyapı olası bir siber saldırı veya veri kaybı durumunda hızla kurtarılabilmesi için yedekleme sistemleriyle desteklenir.

Elektrik şebekesinin kesintisiz çalışması için alternatif kaynaklardan yararlanmak ve olası acil durum senaryolarına hazırlıklı olmak gerekir. Ulusal elektrik şebekelerinde acil durumlarda kullanılmak üzere jeneratörler ve diğer enerji depolama sistemleri kurulur. Enerji depolama sistemleri, şebekenin esnekliğini artırarak talep arttığında enerjinin hızlı şekilde temin edilmesini sağlar. Elektrik üretimi ile tüketimi arasındaki dengenin korunabilmesi için talep arz izlenir ve yönlendirilir.

Akıllı Şebeke Teknolojileri ve Geleceği

Akıllı şebeke teknolojileri, elektrik şebekelerinin daha verimli çalışmasını sağlayan ileri teknolojilerdir. Bu teknolojiler şebekelerin dijitalleşmesini, enerji üretimi ve tüketiminin daha etkin şekilde yönetilmesini mümkün kılar. Akıllı sayaçlar, enerji tüketimini anlık olarak ölçer ve bu verileri dijital ortamda ileterek operatörlerinin enerji tüketimini doğru izlemelerini sağlar. Bu sayaçlar, enerji tüketimini daha şeffaf hale getirirken, aynı zamanda enerji fiyatlandırmalarının dinamik olarak belirlenmesini de mümkün kılar.

Akıllı şebekeler, talep yanıtı teknolojilerini kullanarak elektrik talebindeki dalgalanmalara yanıt verir. Elektrik tüketimini talep yoğunluğunun düşük olduğu zaman dilimlerine kaydırarak enerji maliyetlerinizi düşürebilirsiniz. Böylelikle şebeke talep arttığında daha verimli yönetilebilir.

Enerji depolama sistemleri, özellikle yenilenebilir enerji kaynaklarının daha verimli kullanılabilmesi için kritik öneme sahiptir. Rüzgar güneş gibi yenilenebilir enerji kaynakları, belirli saatlerde enerji üretir, ancak bu enerji talep anına denk gelmeyebilir. Depolama sistemleri, fazla enerjiyi depolayarak ihtiyaç duyulduğunda serbest bırakılmasını sağlar.

Akıllı şebekeler, veri analitiği ve yapay zeka kullanarak şebeke yönetimini daha verimli hale getirir. Gerçek zamanlı veri analizi enerji tüketimini optimize eder, arızaları önceden tahmin eder ve enerji fiyatlarını doğru şekilde belirler. Yapay zeka, şebekelerin kendini yönetmesini ve arıza tespiti gibi işlemleri daha otomatik hale getirmesini sağlayacaktır. Ayrıca kullanıcıların enerji tüketim alışkanlıklarını analiz ederek, daha verimli enerji kullanımını teşvik edebilir.

Akıllı şebeke teknolojilerinin bir parçası olarak, IoT (Internet of Things - Nesnelerin İnterneti) cihazları taraflar arasında sürekli veri akışı sağlar. Bu teknoloji, şebekenin daha akıllı tepki vermesine yardımcı olur. Tüm cihazlar birbiriyle iletişim kurarak enerji verimliliğini artırır ve arıza yönetimini kolaylaştırır.

Akıllı şebekeler, karbon salınımını azaltmak ve çevreyi korumak için önemli bir araçtır. Yenilenebilir enerji kaynaklarının entegrasyonu ve enerji tüketiminin optimize edilmesi sayesinde, şebeke daha sürdürülebilir hale gelir. Karbon ayak izinin azaltılması, çevresel etkilerin minimuma indirilmesi sağlanır. Akıllı şebekeler, dünya genelinde enerji kullanımının daha sürdürülebilir hale gelmesini sağlayacak ve karbon salınımını büyük ölçüde azaltacaktır.

Özetle, elektrik altyapısı günümüzde hızla dijitalleşiyor. Akıllı şebekeler sayesinde:

• Enerji kesintileri daha hızlı tespit ediliyor,

• Arızalar otomatik izole ediliyor,

• Yenilenebilir enerji daha verimli entegre ediliyor,

• Akıllı sayaçlarla tüketim şeffaflaşıyor.

Aydem Perakende olarak dijitalleşen bu enerji ekosisteminde:

• Online işlemler,

• Dijital fatura,

• Akıllı tüketim ve enerji vermliliği önerileri ile müşterilerimizin hayatını kolaylaştıran hizmetler sunuyoruz.

Elektrik şebekesi, enerjinin üretimden evlerimize ulaşana kadar geçtiği uzun ve hassas bir yolculuğun bütünüdür. Dijital teknolojilerin gelişmesiyle bu yolculuk her geçen gün daha akıllı, daha verimli ve daha sürdürülebilir hale geliyor.Aydem Perakende olarak enerji sektöründeki bu dönüşümün parçası olarak müşterilerimize güvenilir, hızlı ve dijitalleşmiş hizmetler sunmaya devam ediyoruz. Siz de enerjinizi doğru yöneterek daha verimli ve sürdürülebilir bir geleceğe katkı sağlayabilirsiniz.
